آشنایی کامل با انواع، کاربردها و مزایا جرثقیل سقفی
جرثقیل سقفی یکی از تجهیزات حیاتی در صنعت است که برای جابهجایی بارهای سنگین در فضای بسته مانند سولهها، کارخانهها و کارگاههای صنعتی استفاده میشود. این جرثقیلها برخلاف جرثقیلهای برجی یا متحرک، از بالا و بهصورت معلق روی تیرهای سقف حرکت میکنند. همین ویژگی باعث صرفهجویی در فضا و افزایش بهرهوری میشود.
در این مقاله بهطور کامل با ساختار، مدلهای مختلف، کاربردها و مزایای جرثقیل سقفی آشنا میشوید.

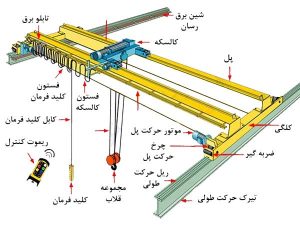

ساختار کلی جرثقیل سقفی
یک جرثقیل سقفی معمولاً از اجزای زیر تشکیل میشود:
1. پل جرثقیل (Bridge Girder)
- •تیر افقی اصلی که بهصورت تکپل یا دوپل طراحی میشود.
- •وظیفه دارد ترولی و وینچ را روی ریلهای طولی حمل کند.
- •معمولاً از فولاد سنگین ساخته میشود تا بار را بدون انحنا تحمل کند.
2. ترولی یا کالسکه (Trolley)
- •واحدی متحرک که روی پل جرثقیل حرکت میکند.
- •وینچ یا قلاب به آن متصل است و مسئول حرکت عرضی بار است (چپ و راست).
3. وینچ یا بالابر (Hoist)
- •سیستم اصلی بلندکننده بار شامل موتور، درام، سیم بکسل و قلاب.
- •با چرخاندن درام، سیم جمع یا باز شده و بار بالا یا پایین میرود.
- •ممکن است الکتریکی، دستی یا پنوماتیکی باشد.
4. قلاب (Hook)
- •قلابی فولادی برای گرفتن بار.
- •باید دارای ضامن ایمنی (Latch) باشد تا بار هنگام حرکت از قلاب جدا نشود.
5. سیم بکسل یا زنجیر (Wire Rope / Chain)
- •واسطهی بین قلاب و درام وینچ.
- •در جرثقیلهای صنعتی معمولاً از سیم بکسل با روکش ضد سایش استفاده میشود.
6. موتورهای حرکتی (Motors)
- •موتور حرکت طولی: برای جابهجایی پل روی ریلهای سوله
- •موتور ترولی: برای حرکت عرضی ترولی
- •موتور وینچ: برای بلند و پایین کردن بار
7. چرخها و ریلها (Wheels & Rails)
- •چرخهای فلزی زیر پل یا ترولی برای حرکت روی ریلهای نصبشده در سوله یا زیر سقف.
- •ریلها باید دقیق و تراز نصب شوند تا حرکت بدون لرزش انجام شود.
8. تابلو برق و کنترلر (Electrical Panel & Control System)
- •مرکز کنترل عملکرد جرثقیل شامل فیوزها، اینورتر، کلیدهای حفاظتی و …
- •معمولاً مجهز به سیستم کنترل از راه دور یا پندانت (ریموت سیمدار)
9. ریموت کنترل یا پندانت (Pendant / Remote Control)
- •برای اپراتور جهت کنترل حرکات جرثقیل (بالا، پایین، راست، چپ، جلو، عقب)
- •بعضی مدلها دارای نمایشگر وزن یا هشدار ایمنی هم هستند.
10. کابلهای برق و قرقرههای حامل (Cables & Cable Trolley)
- •کابلهای برق بهوسیلهی قرقره یا کابلگیر (C-track) همراه با ترولی حرکت میکنند.
- •این سیستم برقرسانی را در طول مسیر جرثقیل برقرار نگه میدارد.
11. ضربهگیر (End Stop / Bumper)
- •در انتهای مسیر حرکت پل و ترولی نصب میشود تا از برخورد شدید جلوگیری کند.
- •معمولاً از جنس لاستیک صنعتی یا فنر است.
12. کلید توقف اضطراری (Emergency Stop)
- •برای قطع فوری برق سیستم در شرایط خطرناک
- •باید در چند نقطه قابل دسترس نصب شود (روی کنترل، روی تابلو برق و …)
13. سیستمهای ایمنی اضافی (Optional Safety Devices)
- •محدودکننده ارتفاع بالا/پایین (Limit Switch)
- •سیستم نمایشگر وزن بار
- •ترمز الکترومغناطیسی
- •سنسور ضد برخورد با موانع
- •سیستم هشدار صوتی و نوری
انواع جرثقیل سقفی و ویژگیهای هرکدام
1. جرثقیل سقفی تک پل (Single Girder Overhead Crane)
این مدل از یک پل افقی تشکیل شده که ترولی روی آن حرکت میکند. سادهتر، سبکتر و اقتصادیتر از مدلهای دیگر است. معمولاً برای ظرفیتهای پایینتر (تا حدود ۱۰ تن) استفاده میشود.
مزایا:
- •نصب آسانتر
- •هزینه کمتر
- •نیاز به فضای کمتر
- محدودیت:
- •مناسب برای بارهای خیلی سنگین یا دهانههای بزرگ نیست.
2. جرثقیل سقفی دو پل (Double Girder Overhead Crane)
در این نوع، دو پل موازی وجود دارد که ترولی بین آنها یا روی آنها حرکت میکند. این ساختار قدرت بیشتری دارد و برای ظرفیتهای بالا (تا چند صد تن) مناسب است.
مزایا:
- •تحمل بارهای بسیار سنگین
- •امکان استفاده از تجهیزات جانبی مانند کابین اپراتور
- •ارتفاع بالابری بیشتر
- مناسب برای: کارخانههای بزرگ، فولادسازی، پتروشیمی و محیطهای صنعتی سنگین

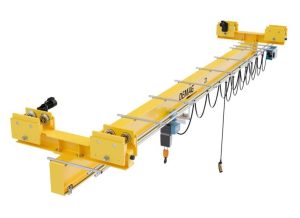

3. جرثقیل آویز (Underslung Crane)
در این نوع، پل از زیر تیرهای سقف آویزان میشود. برای سولههایی که امکان نصب ریل روی دیوار ندارند یا ارتفاع سقف محدود است، ایدهآل است. در دو نوع تک پل و دو پل ساخته میشود.
مزایا:
- •نصب در فضاهای محدود
- •نیاز نداشتن به ستونهای کناری
- محدودیت:
- •ظرفیت باربری پایینتر نسبت به مدلهای دیگر

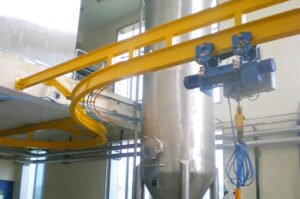

4. جرثقیل مونوریل (Monorail Crane)
دارای یک ریل واحد است که قلاب فقط در یک مسیر مستقیم حرکت میکند. بیشتر برای خطوط مونتاژ یا انتقال قطعات از نقطه A به B استفاده میشود.
مزایا:
- •مناسب برای مسیرهای مشخص و مستقیم
- •طراحی ساده و کمهزینه
- محدودیت:
- •فقط امکان حرکت خطی دارد، نه جانبی
5. جرثقیل دروازهای (Gantry Crane)
گرچه از نظر فنی جزو جرثقیلهای سقفی نیست، اما عملکرد و کاربرد مشابهی دارد. این مدل روی پایههایی نصب میشود که خودشان روی ریل زمینی حرکت میکنند. در فضاهای باز، اسکلهها یا محوطههای صنعتی استفاده میشود.
مزایا:
- •بدون نیاز به سازه سقفی
- •مناسب برای بارهای سنگین در فضای باز
- محدودیت:
- •نیاز به فضای زمینی زیاد

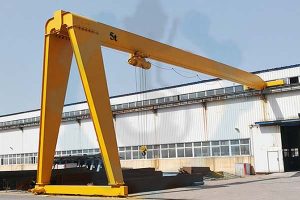

6.جرثقیل نیم دروازهای (Semi Gantry Crane)
این نوع جرثقیل ترکیبی از جرثقیل سقفی و دروازهای است؛ بهطوریکه یک سمت آن روی ریلهای سقفی (روی دیواره سوله) حرکت میکند و سمت دیگر آن روی زمین یا ریل زمینی قرار دارد. نیمدروازهای برای فضاهایی مناسب است که امکان نصب ریل سقفی در هر دو طرف وجود ندارد یا اختلاف ارتفاع در محیط کاری هست. این نوع جرثقیل هم در فضاهای باز و هم بسته قابل استفاده است و فضای مفید را بهخوبی حفظ میکند.
مزایا:
- •استفاده بهینه از فضا
- •مناسب برای محیطهای ترکیبی (داخل سالن + محوطه باز)
- •هزینه کمتر نسبت به جرثقیل دروازهای کامل
- •نصب آسانتر در سولههایی با محدودیت سازهای

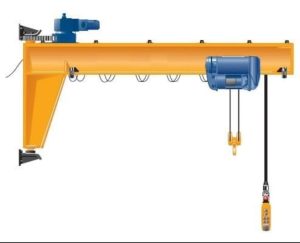

7.جرثقیل بازویی (Jib Crane)
جرثقیل بازویی یک سیستم ساده و انعطافپذیر برای بلند کردن و جابهجایی موضعی بار است. این جرثقیل شامل یک ستون عمودی و یک بازوی افقی است که بازو میتواند بهصورت ثابت یا گردان باشد (معمولاً تا ۳۶۰ درجه). ظرفیت آن معمولاً بین ۱ تا ۵ تن است و در کنار ماشینآلات، خطوط مونتاژ یا بارگیریهای سبک استفاده میشود. نصب آن به زمین، دیوار یا ستون سوله نیز امکانپذیر است.
مزایا:
- •اشغال فضای بسیار کم
- •قابلیت چرخش و دسترسی موضعی
- •نصب سریع و نگهداری آسان
- •مناسب برای کارهای سبک و پر تکرار در یک ناحیه خاص
کاربردهای جرثقیل سقفی
جرثقیلهای سقفی بسته به نوعشان در صنایع مختلفی به کار میروند، از جمله:
- صنایع فلز و فولاد: جابهجایی شمشها، کویلها، تیرآهن و قطعات سنگین
- کارخانجات تولیدی: انتقال مواد خام یا کالاهای نهایی در خطوط تولید
- انبارها و مراکز توزیع: بارگیری و تخلیه سریع کالاها
- صنایع خودروسازی: نصب موتور و قطعات خودرو
- پالایشگاهها و پتروشیمی: جابهجایی تجهیزات سنگین یا مخازن
- کارگاههای صنعتی: تعمیرات و نگهداری ماشینآلات بزرگ
مزایای استفاده از جرثقیل سقفی
- •افزایش سرعت و بهرهوری در تولید
- •کاهش خطرات و حوادث ناشی از جابهجایی دستی
- •استفاده بهینه از فضای عمودی محیط
- •صرفهجویی در هزینههای نیروی انسانی و تجهیزات زمینی
نکات ایمنی کار با جرثقیل سقفی
۱. آموزش اپراتور
فقط افراد آموزشدیده و دارای صلاحیت مجاز به کار با جرثقیل سقفی هستند.
۲. بازرسیهای روزانه و دورهای
•پیش از شروع کار، وضعیت قلاب، سیم بکسل، ترولی، تابلو برق و سیستمهای ایمنی بررسی شود.
•هرگونه نشتی روغن، زنگزدگی، ساییدگی کابل یا صدای غیرعادی باید گزارش و بررسی شود.
۳. عدم اضافهبار
•هر جرثقیل ظرفیت مشخصی دارد (مثلاً ۵ تن یا ۱۰ تن). هرگز نباید بیشتر از ظرفیت تعیینشده بار بلند شود.
•استفاده از لودسل یا سیستم هشداردهنده وزن توصیه میشود.
۴. استفاده از تجهیزات مناسب بلند کردن
•از قلاب، زنجیر، تسمه و سایر تجهیزات مطمئن و سالم استفاده شود.
۵. حرکت نرم و آهسته
•شروع و توقفهای ناگهانی میتواند باعث نوسان یا سقوط بار شود.
•حرکت دادن بار باید آرام، پیوسته و قابل پیشبینی باشد.
۶. استفاده از علائم هشدار و آژیر
•در محیطهای شلوغ صنعتی، استفاده از آژیر، چراغ گردان یا صدای هشدار هنگام حرکت جرثقیل ضروری است.
•اپراتور میتواند از فرمانهای دستی یا رادیویی استاندارد استفاده کند.
۷. نصب ضربهگیر و کلید توقف اضطراری
•سیستم باید مجهز به ضربهگیر در انتهای مسیر باشد.
•کلید اضطراری برای قطع فوری برق باید در دسترس اپراتور باشد.
خلاصهای از جرثقیل سقفی:
جرثقیل سقفی یک راهکار هوشمندانه و صنعتی برای جابهجایی بارهای سنگین در محیطهای بسته و بعضاً باز است. با شناخت انواع آن—از مدل تک پل گرفته تا دو پل، آویز و مونوریل—میتوان بهترین گزینه را برای هر محیط کاری انتخاب کرد. این تجهیزات نهتنها سرعت و ایمنی را افزایش میدهند، بلکه نقش مهمی در کاهش هزینهها و افزایش بازدهی صنایع ایفا میکنند.شرکت مهندسی جرثقیل کارین یکی از پیشروترین تولیدکنندگان و سازندگان انواع جرثقیل سقفی است. این شرکت با بهرهگیری از تکنولوژی روز و تخصص کارشناسان مجرب، جرثقیلهایی با کیفیت و قابل اعتماد در اختیار مشتریان قرار میدهد. برای ارتباط با کارشناسان یا دریافت اطلاعات بیشتر، لطفاً با شماره تلفن ۰۹۱۲۱۳۵۴۱۱۵ و یا ۰۲۱-۴۴۴۲۶۲۶۷ تماس بگیرید
